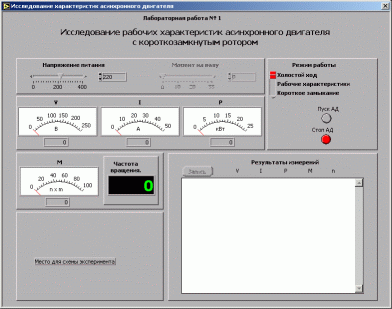

Лабораторный стенд для исследования характеристик трехфазного асинхронного двигателя помимо собственно двигателя и нагрузочного устройства - электромагнитного тормоза (представленных в данном случае математическими моделями) содержит: выключатель питания и пускатель, преобразователь напряжения для регулирования подаваемого к двигателю напряжения, а также регулятор тока возбуждения электромагнитного тормоза для изменения нагрузки двигателя.  Кроме того, стенд имеет приборы для измерения питающего напряжения, фазных токов, потребляемой мощности, частоты вращения и момента на валу машины, а также переключатель режимов работы (холостой ход - рабочие характеристики - короткое замыкание).

В качестве базы для проведения эксперимента выбран асинхронный двигатель A 51/6 со следующими параметрами:
кратность начального пускового момента - 2,0
кратность пускового тока - 5,5
кратность максимального момента - 2,2
коэффициент полезного действия - 81%
коэффициент мощности - 0,73


Паспортные данные:
Pн = 2,4 кВт;
схема соединения D/Y;
Iн = 18,7/10,8 А;
Uн = 127/220 В;
nн = 970 об/мин;
сопротивление фазы 0,3 Ом.
