| Исследование характеристик трехфазного синхронного генератора | |
|---|---|
| Выполнение работы | |
|
Для запуска программы воспользуйтесь этой ссылкой. Распакуйте из полученного архива файл лабораторной работы Lab2.exe в рабочую директорию и запустите его на выполнение. Файл Lab2.exe представляет собой полностью автономную программу, не требующую процедуры установки. Для "включения" стенда и начала работы "нажмите" кнопку "Пуск ДПТ". При этом происходит "запуск приводного двигателя для исследуемого синхронного генератора" и активизация математической модели двигателя-генератора. Рядом с этой кнопкой расположена кнопка "Стоп ДПТ", которая "отключает приводной двигатель" - прекращает работу модели.
Ниже расположены ползунковые регуляторы для изменения сопротивления обмотки возбуждения генератора RВ СГ (для регулирования возбуждения синхронного генератора) и сопротивления обмотки возбуждения приводного двигателя постоянного тока RВ ДПТ (для регулирования частоты вращения двигателя и генератора).
Для исследования режима холостого хода следует оставить выключатель "Нагрузка", расположенный в нижнем правом углу стенда" в выключенном положении. Для исследования режимов нагрузки следует его включить. После этого станут доступными ползунковые регуляторы величины сопротивления и индуктивности нагрузки.
Расположенные в верхнем правом углу приборы предназначены для контроля приводного двигателя и показывают ток двигателя постоянного тока и частоту вращения вала. В процессе снятия характеристик генератора частота должна поддерживаться постоянной!

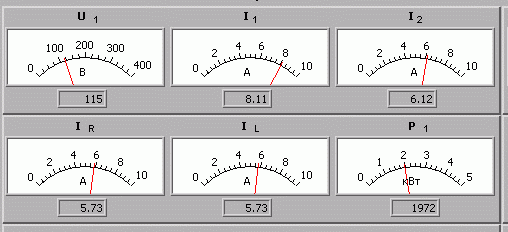

Комплект приборов предназначен для измерения токов и напряжений исследуемого синхронного генератора: U1 - напряжение на зажимах генератора, В; I1 - ток якоря генератора, А; I2 - ток возбуждения генератора, А; IR - ток, протекающий по активному сопротивлению нагрузки, А; IL - ток, протекающий по индуктивному сопротивлению нагрузки, А; P1 - активная мощность, (стрелочный прибор проградуирован в кВт, цифровое значение выводится в Вт).

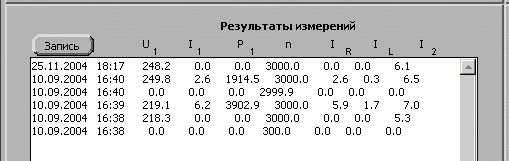

На панели "Результаты измерений" расположена кнопка "Запись". При нажатии на эту кнопку происходит сохранение показаний всех приборов, отображаемое также в виде новой строки в общем списке.
При первом сохранении результатов измерений в рабочей директории создается файл history.txt, в который впоследствии добавляются все вновь сохраняемые результаты. Каждый новый результат измерений сопровождается датой и временем записи. Новое значение помещается в верхнюю строку файла. Всего файл может содержать не более 50 строк. При превышении этого числа более старые записи уничтожаются. Для выполнения лабораторной работы выбирайте требуемый режим работы, регулируйте частоту вращения генератора, ток возбуждения и нагрузку согласно методическим рекомендациям и сохраняйте получившиеся значения токов, напряжений и мощности. По окончании работы закройте окно с программой и воспользуйтесь данными из текстового файла history.txt для расчета необходимых величин, построения требуемых характеристик и оформления отчета.
|
