2.2. . Электромагнитные перемешиватели металлов
и электромагнитные лотки

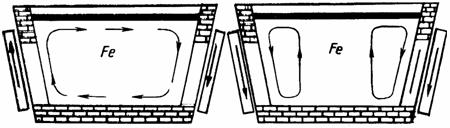

Необходимость в перемешивании металлов в процессе плавки давно является актуальной задачей в металлургии. Перемешивание механическим путем практически невозможно из–за высоких температур и неизбежным загрязнением металла. Применение электромагнитного перемешивания в дуговых сталеплавильных печах дает возможность ускорять режимы плавки и улучшать качество металла, осуществляя дегазацию и растворение легирующих присадок прямо в ковше. Естественное перемешивание металлов в ковше за счет тепловой конвекции всегда мало эффективно и в современных технологиях недостаточно. На рис. 2.6 показаны схемы перемешивателей с двумя индукторами. Односторонние индукторы позволяют изменять направление перемешивания путем переключения порядка следования фаз, что дополнительно улучшает качество плавки. Так как размеры промышленных ковшов достаточно велики (около нескольких метров), а движение металла должно происходить и в глубинных слоях металла глубина проникновения бегущего магнитного поля также должна быть значительной. Например, при диаметре ковша ок. 2 м  и проводимости стали в расплавленном состоянии порядка 10  частота питающего тока должна быть порядка 0,3–1,5 Гц, а мощность источника питания составляет несколько сотен кВА. Естественно, что такие параметры достаточно просто могут быть реализованы с помощью электромашинных усилителей, а число фаз индукторов предпочтительно иметь равное 2.

Рис. 2.6

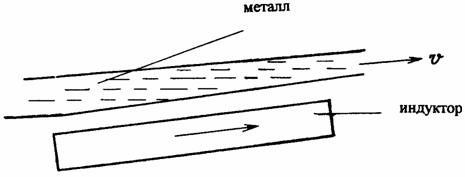

В ряде случаев актуальной является и транспортировка металла в открытом желобе или лотке. На рис. 2.7 показана схема такого устройства. Линейный односторонний индуктор создает бегущее магнитное поле, которое заставляет двигаться металл в лотке. Детальное рассмотрение сложных МГД–явлений в лотке с открытой свободной поверхностью показывает, что пондеромоторные электромагнитные силы частично компенсируют силы тяжести. При этом при определенной интенсивности магнитного поля режим течения в лотке из спокойного может переходить в бурный с интенсивным перемешиванием и наоборот.

Рис 2.7
