Применение полевых методов в электромагнитных расчетах электрических машин

2.1. Расчет проводимости пазового рассеяния при наличии магнитных клиньев

( 1    2    3 )

Установка магнитных клиньев производится обычно для того чтобы уменьшить эффективный зазор машины. Для определения коэффициента зазора необходимо знать длину зубцового деления. Если этот размер известен, определить коэффициент зазора с помощью конечно-элементного моделирования при любой конфигурации клина несложно.

Магнитные клинья применяются также в тех случаях, когда необходимо снизить потери от высших гармоник в массивных сердечниках. Особенно актуальна эта задача в синхронных машинах с относительно небольшим зазором. Кроме того, применение магнитных клиньев признано целесообразным в крупных асинхронных двигателях с открытыми пазами статора. Как показано в [2-4], в этом случае удается заметно снизить добавочные потери в проводниках обмотки статора, обусловленные проникновением поля из зазора в пазы.



Без клина

Pure iron

 = 2

 = 3

 = 4

 = 5

0,557

1,359

1,025

1,511

2,005

2,503

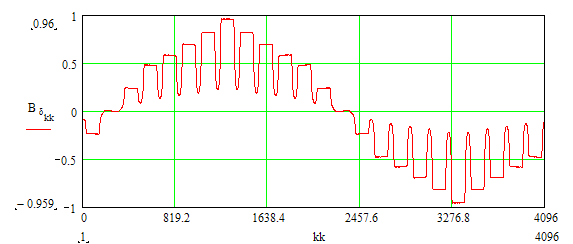

Рис. 2.2. (а) Распределение индукции в воздушном зазоре без магнитного клина

Рис. 2.2. (а-а) Спектральный состав поля в зазоре при отсутствии
магнитных клиньев

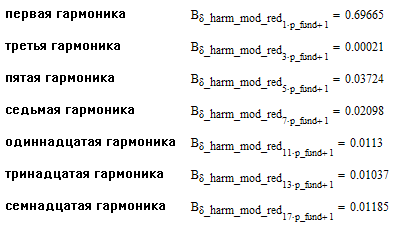

Амплитуды индукции в зазоре по результатам гармонического анализа распределения индукции в зазоре при отсутствии магнитных клиньев

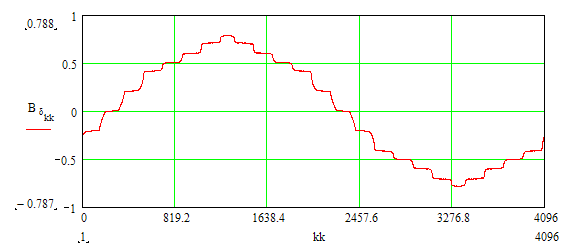

Рис. 2.2. (в) Распределение индукции в воздушном зазоре при установке
трехзонных магнитных клиньев

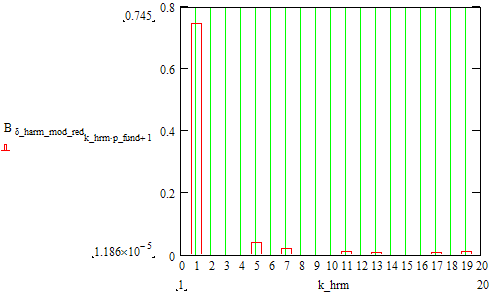

Рис. 2.2. (в-в) Спектральный состав поля в зазоре при трехзонных
 магнитных клиньях

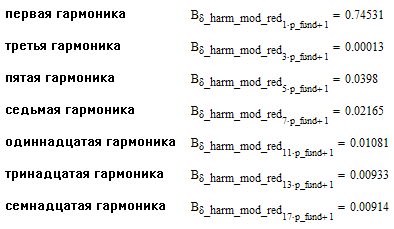

Амплитуды индукции в зазоре по результатам гармонического анализа распределения индукции в зазоре при наличии трехзонных магнитных клиньев
