Применение полевых методов в электромагнитных расчетах электрических машин

2.2. Снижение пульсаций момента в синхронных машинах
 с постоянными магнитами

( 1  2  3  4  5  6 )

Синхронные машины с постоянными магнитами, как генераторы, так и двигатели, находят в последнее время все более широкое применение. Объясняется это, прежде всего, появлением материалов, обладающих высокой энергией, - самарий-кобальтовых сплавов и соединений типа NdFeB (ниодим-железо-бор). Однако в таких машинах, особенно имеющих зубчатые сердечники, пульсации электромагнитного момента часто оказываются весьма значительными.

Пульсации момента, обусловленные дискретностью статорной и роторной частей магнитной системы машины, будем называть зубцовыми. В англоязычной литературе широко используется термин cogging torques, обозначающий моменты, обусловленные взаимодействием гармоник МДС постоянных магнитов с гармониками проводимости зазора, обусловленными зубчатостью сердечников [2-5]. При неправильно выбранных соотношениях числа полюсов и числа зубцов в синхронных двигателях с постоянными магнитами могут наблюдаться циклические изменения частоты вращения, возникают вибрации и повышенный шум, в особенности при малых нагрузках и малых частотах вращения [2-6, 2-7]. В [2-5] качество конструкции машины с точки зрения уровня возникающих зубцовых моментов предлагается оценивать по величине так называемого коэффициента добротности

,                                        (2.3)



где Zs – число зубцов сердечника, на котором уложена обмотка якоря, НОМ(Zs,2p) – наименьший общий множитель числа полюсов 2р и числа зубцов Zs.

Чем больше коэффициент СТ, тем большей амплитуды зубцовых пульсаций момента следует ожидать.

В [2-5] проанализировано влияние на зубцовые моменты таких размеров, как раскрытия пазов и относительная ширина поверхностных постоянных магнитов. Оценено также влияние на пульсации момента числа пазов на полюс и фазу. Кроме того, авторами [2-5] предложено для снижения пульсаций момента предусматривать на сердечнике дополнительные (вспомогательные) пазы и/или зубцы.

Решению проблемы пульсаций момента посвящено много работ. Среди предложенных мер можно назвать как традиционные, давно используемые в машинах и других типов – скос пазов и/или магнитов, так и меры, характерные только для машин с постоянными магнитами.

Скос зубцов и полюсов машины приводит к тому, что магнитное поле в ней становится существенно трехмерным. Такие поля трудно рассчитывать и численный анализ их требует более сложного программного обеспечения и большего времени. Следует отметить также, что скос пазов и полюсов усложняет технологию изготовления машины.

В то же время многие из способов снижения пульсаций момента сводятся лишь к изменению поперечного сечения машины, которое на всей ее длине остается неизменным. В этом случае магнитные поля, несмотря на то, что они могут быть довольно сложными, могут рассчитываться с помощью двухмерных конечно-элементных программ. В предлагаемой главе рассмотрены именно такие способы снижения пульсаций момента и примеры расчета именно таких двухмерных полей.

На величину пульсаций момента в значительной мере влияет форма постоянных магнитов. В качестве примера сошлемся на результаты исследования, выполненного в Харбинском технологическом институте (КНР) [2-8]. Целью этой работы являлась оптимизация размеров поперечного сечения
3-фазного 4-полюсного двигателя мощностью 2 кВт, имеющего на статоре шесть зубцов (рис. 2.5).

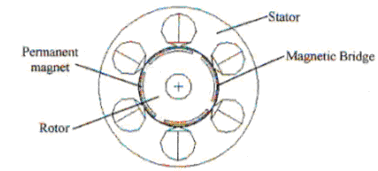

Рис. 2.5. Синхронный двигатель с постоянными магнитами для компрессора,
мощность 2 кВт [2-8].

 (Permanent magnet - постоянный магнит, magnetic bridge-магнитная (стальная) перемычка)



Таблица 2.2

Данные двигателя, приведенные в [2-8]

Номинальная мощность

2 кВт

Толщина магнитов

1,7мм

Внешний диаметр статора

120мм

Воздушный зазор

0,5мм

Внутренний диаметр статора

61мм

Марка стали сердечников

DW360-50

Длина сердечника

70мм

Материал магнитов

NdFeB30SH

Таблица 2.3

Сравнение пульсаций момента при различной относительной ширине магнитов (данные из [2-8] )

Относительная ширина магнитов

0,67

0,72

0,77

0,82

0,87

0,92

Средний электромагнитный момент (Н.м)

3,416

3,606

3,720

3,828

3,917

3,995

Пульсации момента (%)

34,22

24,88

17,50

11,07

12,72

18,81

Таблица 2.4

Сравнение пульсаций момента при различной  ширине мостика магнитов

(данные из [2-8] )

Ширина мостика над магнитами, мм

0,5

0,75

1

1,25

1,5

1,75

Средний электромагнитный момент (Н.м)

4,08

3,98

3,88

3,77

3,66

3,55

Пульсации момента (%)

13,0

11,4

10,6

10,4

10,0

9,64
