Применение полевых методов в электромагнитных расчетах электрических машин

2.2. Снижение пульсаций момента в синхронных машинах
 с постоянными магнитами

  ( 1  2  3  4  5  6 )

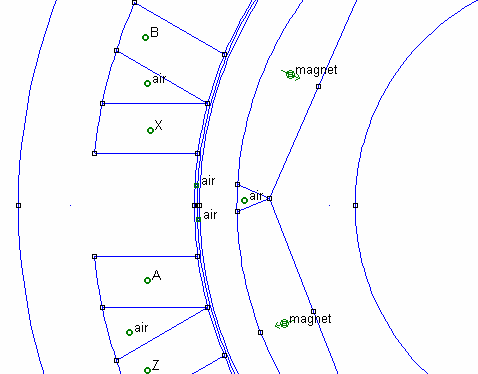

Рис. 2.14. Фрагмент конечно-элементной модели, показанной на рис. 2.13.

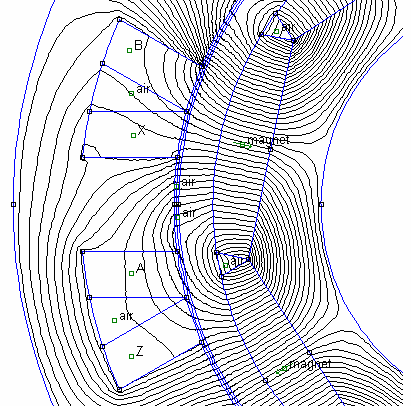

Рис. 2.15. Картина поля, созданного постоянными магнитами ротора (ток в обмотке статора отсутствует)

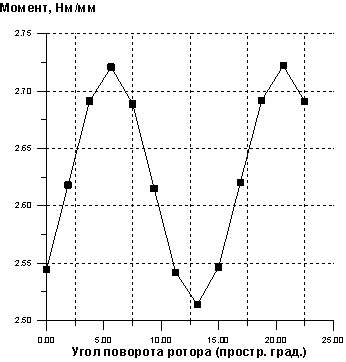

В таблице 2.8 приведены результаты серии опытов по моделированию поля, созданного постоянными магнитами ротора при изменении его углового положения при отсутствии тока в обмотке статора. Результаты моделирования работы генератора при нагрузке, близкой к номинальной, приведены в таблице 2.9. Соответствующие графики моментов приведены на рисунках 2.16 и 2.17. Обращает на себя внимание то обстоятельство, что амплитуда основной гармоники индукции в зазоре в обоих опытах при изменении углового положения ротора с большой точностью остается постоянной.

Таблица 2.8.

Пульсации момента при повороте ротора и при отсутствии тока в обмотке статора

Таблица 2.9.

Пульсации момента при работе генератора при нагрузке

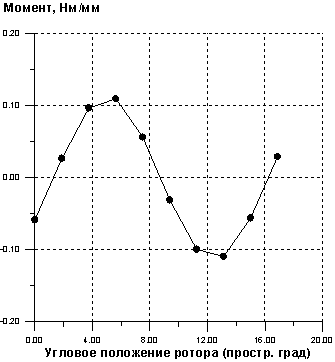

Рис. 2.16. Зависимость момента от углового положения ротора при отсутствии тока в обмотке статора (зубцовые пульсации момента).

На модели генератора, описанного в [2-13] (см. табл. 2.7), было исследовано также влияние на пульсации момента способа намагничивания (сравнивались магниты с т. наз. параллельной намагниченностью и магниты с изменяющимся направлением намагниченности (по Гальбаху)).

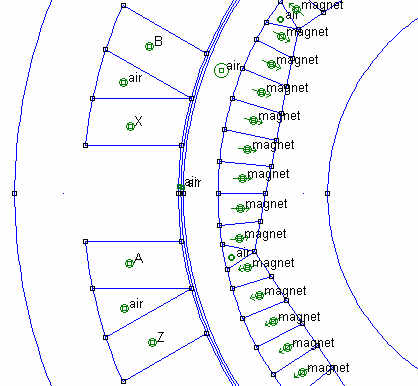

Рис.2.18. Фрагмент модели с магнитами, намагниченными по Гальбаху
