Применение полевых методов в электромагнитных расчетах электрических машин

3.1. Описание конечно-элементных моделей синхронных генераторов

В этой главе приведены некоторые результаты, характеризующие применение простых конечно-элементных моделей для расчета трех синхронных генераторов, примеры расчета которых приведены в учебной литературе [3-3, 3-4, 3-5].

Первая из этих машин, 48-полюсный гидрогенератор мощностью 26200 кВА, с напряжением 10,5 кВ и коэффициентом мощности 0,8, имеет обмотку с числом пазов на полюс и фазу, равным 21/8. Пример расчета дан в [3-3]. Второй генератор - меньшей мощности, 500 кВт, также явнополюсный, пример его расчета приведен в [3-4], его якорная обмотка имеет целое число пазов на полюс и фазу. Третья машина – турбогенератор мощностью 200 МВт, 15,7 кВ, cosφ = 0,85 (пример расчета дан в [3-5]).

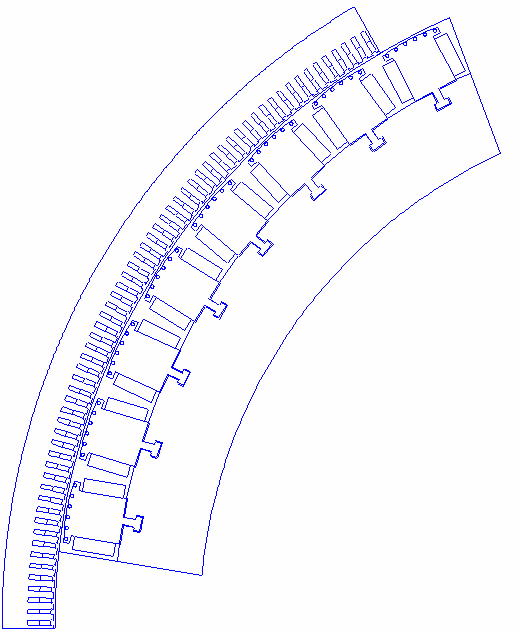

Рис. 3.1. Конечно-элементная модель 48-полюсного гидрогенератора, представляющая один период первоначальной обмотки.

Конечно-элементная модель генератора №1 представляет собой период первоначальной обмотки, заключающий в себе четыре двойных полюсных деления (рис. 3.1).

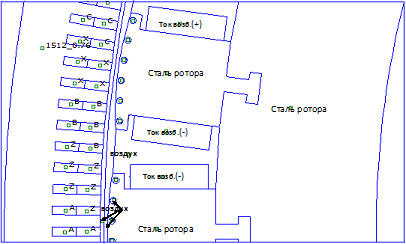

Рис. 3.2. Фрагмент модели, показанной на предыдущем рисунке. Участки
межполюсного пространства отделены от зоны воздушного зазора, поскольку дробность сетки на этих участках модели различна. Посередине зазора проведена окружность, являющаяся контуром, вдоль которого снимается распределение индукции и интегрируются максвелловские натяжения.

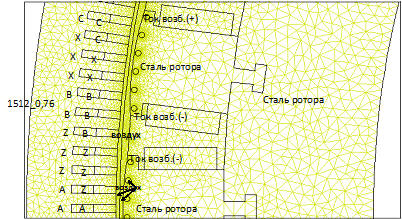

Рис. 3.3. Конечно-элементная структура модели гидрогенератора, показанной на двух предыдущих рисунках

На боковых границах расчетной области заданы периодические граничные условия для векторного магнитного потенциала, на верхней и нижней дуговых границах – нулевые условия Дирихле.
