Применение полевых методов в электромагнитных расчетах электрических машин
3.7.
Применение конечно-элементных моделей для поверочного
расчета явнополюсного синхронного генератора мощностью 1,5 МВт
с постоянными магнитами на роторе
( 1 2 3 4 )
На рисунках 3.17. и 3.18 показаны картины поля при холостом ходе и при
номинальной нагрузке генератора, полученные при моделировании.

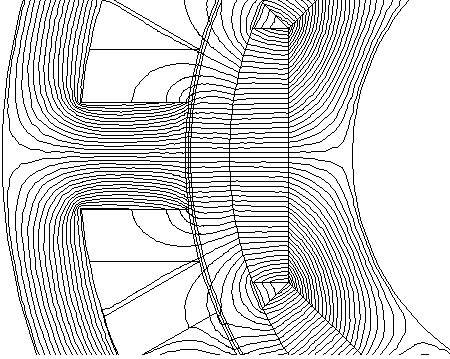

Рис. 3.17. Магнитное поле синхронного генератора с постоянными магнитами на
роторе при холостом ходе (фрагмент)

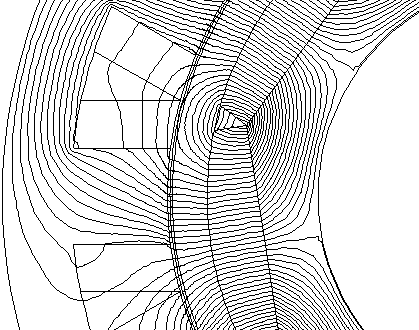

Рис. 3.18. . Магнитное поле при номинальной нагрузке (фрагмент)

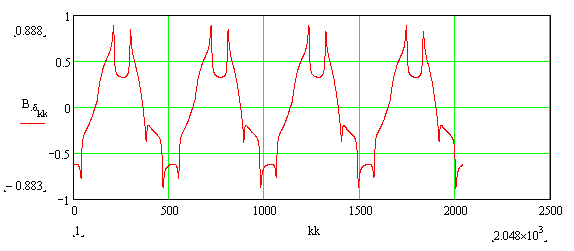

Рис. 3.19. Распределение индукции в воздушном зазоре генератора
при холостом ходе

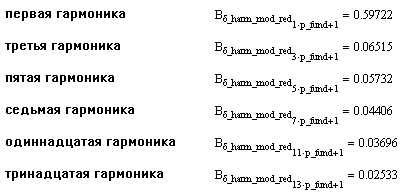

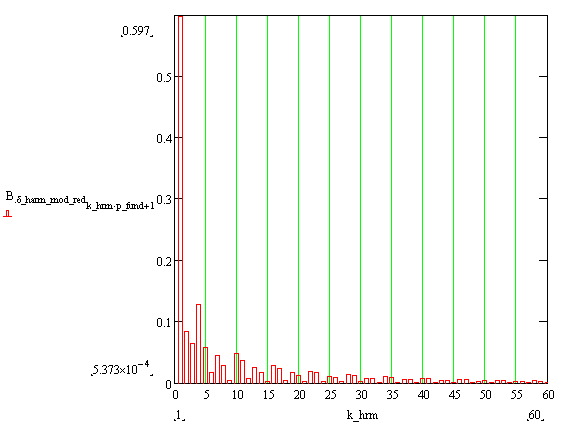

Рис. 3.20. Гармонический состав поля в зазоре генератора при холостом ходе
Распределение поля, созданного обмоткой якоря в воздушном зазоре, смоделируем,
заменив материал постоянных магнитов и воздушных промежутков между ними
материалом ярма ротора. Зубцовая обмотка с
q
= 0,5 создает в зазоре значительную вторую гармонику (на рис. 3.21
действительное распределение индукции сравнивается с сумой двух гармоник –
основной и второй).
