Объекты испытаний

1. ТРАНСФОРМАТОР

Трехфазный сухой трехобмоточный ( Рис. П.1), типа ТСТ-6,3/0,5  (мощностью 6,3 кВА с напряжением до 0,5 кВ, частота сети - 50 Гц.. Магнитопровод ТР собран в переплет из пластин холоднокатанной электротехнической стали и представляет собой плоскую несимметричную трехфазную стержневую магнитную систему с вертикально расположенными стержнями и горизонтальными ярмами. Поперечное сечение стержня имеет четыре ступени, активное сечение стержня S_с = 40,2 см² . Ярмо крестообразное, активное сечение S_я = 45,2 см² . Высота стержня h = 270 мм, длина ярма  l = 415 мм. Все три обмотки трансформатора двухслойные, цилиндрические, расположены концентрически в следующем порядке от магнитопровода: высшего напряжения (ВН), среднего напряжения (СН), низшего напряжения (НН). Обмотки характеризуются параметрами, приведенными в таблице П1.

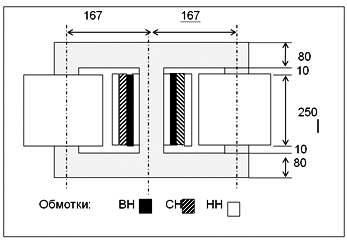

Рис. П.1. Испытуемый трансформатор

 Начала и концы всех обмоток выведены на доску зажимов, что дает возможность соединять обмотки в звезду или в треугольник. Номинальные и другие данные трансформатора представлены на паспортной таблице, закрепленной на его корпусе.

Таблица П.1

2. АСИНХРОННЫЕ ДВИГАТЕЛИ

Испытания проводятся на двух типах асинхронных двигателей - трехфазном двигателе с короткозамкнутой обмоткой ротора типа А51-6 и трехфазном двигателе с фазным ротором типа АК51-6. Номинальные данные этих двигателей приведены в табл. П2, а их конструкция показана на рис. П.2.

В качестве нагрузки двигателя с короткозамкнутым ротором используется электромагнитный тормоз, а у двигателя с фазным ротором для этих целей служит машина постоянного тока. Для пуска двигателя с фазным ротором включается пусковой реостат, подключенный к контактным кольцам на роторе, а пуск двигателя с короткозамкнутым ротором осуществляется переключением обмотки статора со звезды на треугольник.

Для контроля активных сопротивлений обмотки статора начала и концы трехфазных обмоток статора обоих двигателей выведены на стенд. Трехфазные обмотки в соответствии с ГОСТ 183-74 имеют следующую маркировку:
          - обмотка статора - начала - С1, С2, С3; концы - С4, С5, С6;
          - обмотка  ротора - начала  - Р1, Р2, Р3; концы -  Р4, Р5, Р6.

Таблица П.2

 Оба двигателя имеют степень защиты от воздействия окружающей среды IP23 и исполнение по способу монтажа IM1001.

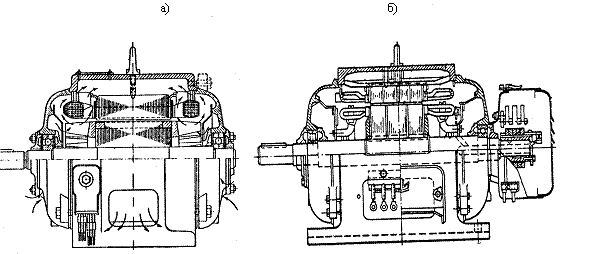

 Рис. П.2.  Конструкция АД серии А с к.з. (а) и фазным (б) ротором
