Методические указания

1. Исследование режима пуска АКД на XX выполняется для момента сопротивления Mс=0. После набора блок-схемы (рис. 4.2), используя меню "Структура", вводятся коэффициенты решающих блоков (табл. 4.2) с помощью меню "Параметры". Поскольку пуск в режиме XX выполняется при Mс=0, то коэффициенты для параметров блока S нулевые , т.е. Ρ1 = Р2 = РЗ = 0.

         В меню "Выходы" отмечаются выходы тех блоков, зависимости от времени которых необходимо наблюдать. Исследуются зависимости MЭ, i, i’, U, Uc и ωr от времени, где i’= i·k ток статора фазы β, приведенный к числу витков фазы α. Пуск АКД в режиме XX моделируется для емкостей конденсаторов рабочей Ср = 16·10-6 Ф и пусковых Сп= 48·10-6 Ф, при этом пересчитывается коэффициент P2=а9 интегросумматора, на выходе которого формируется напряжение Uc. Выход из графического редактора – меню "Конец".

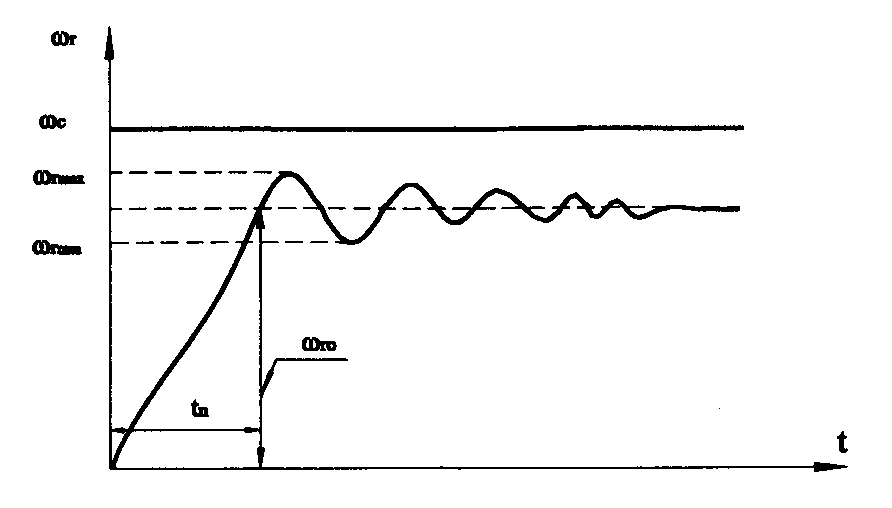

2. Время пуска АКД от неподвижного состояния до установившейся час­тоты вращения определяется в точке пересечения зависимости ωr(t) с прямой ωr= ωr0 (рис. 4.3) при помощи курсора в меню "Локатор". Нестабильность частоты вращения рассчитывается по формуле



                                                                                                  (4.9)

.

Рис 4.3

3. Режим HH для HP выполняется за счёт изменения параметров блока S. Пуск АКД производится на XX, а затем он нагружается номинальным моментом. Параметры блока S: Ρ1 = 0, Р2 = Мн* и Р3 = t*, где t* – время наброса нагрузки в о.е. измерения, значение которого определяет пуск под нагрузкой. Режим НН для Мс = MН исследуется при двух емкостях конденсатора: рабочей Ср = 16·10-6 Ф и обеспечивающей круговое поле при номинальном моменте СО = 10·10-6 Ф.

4. Оценка эллиптичности магнитного поля в воздушном зазоре осуществля­ется по фигуре Лиссажу, описываемой вектором тока статора. Для этого в меню "Портрет" задаются на оси у и x соответственно токи модели iSα* и i'*. В общем случае на экране в установившемся режиме появляется эллипс, а при выполнении условий образования кругового вращающегося поля - окружность. Следует заме­тить, что при различии масштабов по осям x и y на экране наблюдается эллипс и при С=СО. По отношению осей эллипса можно судить о степени эллиптичности магнитного поля. При круговом поле токи обмоток, приведенные к одному и тому же числу витков, должны быть равны и сдвинуты на четверть периода (90°).
