Поле для ввода структурной схемы разбито на 4 области (рис. 1).

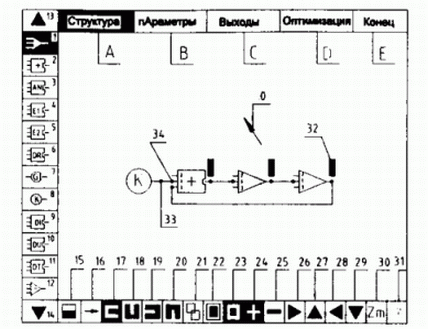

Рис.1. Вид графического редактора.
Верхнее горизонтальное меню (варианты
А, В, С, D, Е на рис.1) служит для выбора фазы ввода структурной схемы. Выбор необходимой фазы ввода может быть осуществлен двумя способами: подведением курсора к соответствующей фазе и нажатием левой клавиши на "мыши"; нажатием соответствующей клавиши на клавиатуре (Структура - клавиша
<C или <с>, Параметры - <А> или <а>, Выходы - <В> или <в>, Оптимизация - <0> или <о>, Конец - <К> или ). Активной фазой ввода будем называть фазу, которая в данный момент выбрана. Варианты меню фаз ввода схем на рис.1 имеют названия:
Структура, Параметры, Выходы, Оптимизация и Конец.
