Эксперимент
Эксперимент – это задание данных для численного интегрирования исходной модели. Поле эксперимента изображено на рис. 2. Названия данных, которые можно ввести в данный момент, выделяются более ярким цветом (Например, если выделено «Шаг интегрирования =>», значит, можно вводить числовое значение шага интегрирования).

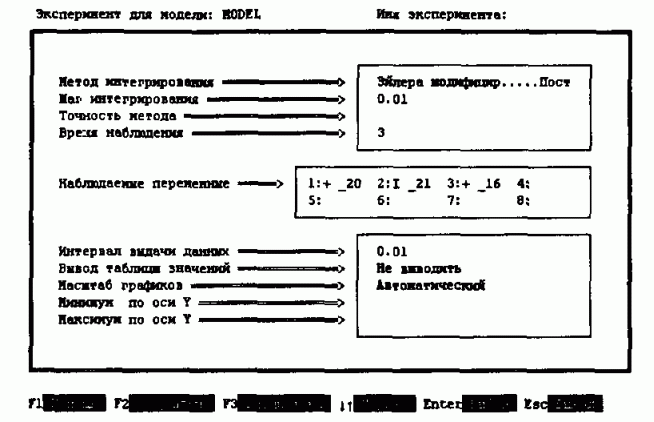

Рис. 2. Поле ввода данных эксперимента.
Ввод данные осуществляется с помощью клавиш < Стрелка вверх >, < Стрелка вниз > и < Enter >; клавиша < F2 > служит для сохранения всех введенных данных i библиотеке экспериментов,
< F3 > — для загрузки необходимого эксперимента и: библиотеки экспериментов, < Esc > — для выхода из фазы задания эксперимента Поле ввода разбито на три области (см. рис.2):
Верхняя область: метод интегрирования, шаг интегрирования, точность метода, время наблюдения — данные, которые должны быть обязательно заданы. Смена метода интегрирования осуществляется следующим образом: добиваются, чтобы было выделено "Метод интегрирования =>", нажимают < Enter >, в открывшемся меню выбирают необходимый метод. Точность вводится только для методов с переменным шагом. В ПК МАСС используется 6 методов интегрирования Эйлера с постоянным шагом; Эйлера модифицированный с постоянным шагом; Эйлера исправленный с постоянным шагом; Эйлера исправленный с переменным шагом; Рунге-Кутга с постоянным шагом; Рунге-Кутта с переменным шагом.
Средняя область (наблюдаемые переменные): мнемоническое представление выходов, интересующих пользователя блоков, которые передаются из графического редактора и изменению не подлежат.
Нижняя область: интервал выдачи данных, вывод таблицы значений, масштаб графиков, минимум по оси Y, максимум по оси Y - относятся к сервисным данным. Интервал выдачи данных - интервал времени, через который рассчитанные значения выходов блоков будут записываться в файл на диске для последующего построения графиков (по умолчанию - интервал выдачи данных равен шагу интегрирования). Вывод таблицы значений имеет два состояния: "Не выводить" - вывод рассчитанных значений по мере расчета не производится; "Выводить" - выводятся рассчитанные значения по мере расчета. Масштаб графиков имеет два состояния: "Автоматический" - графики выводятся после окончания расчета и "Визуальный" - выводятся по мере расчета (для этого вводятся минимум по оси Y, максимум по оси
Y). Смена значений в меню интервал выдачи данных, вывода таблицы, масштаба графиков осуществляется нажатием клавиши < Enter > при выделенных " Интервал выдачи данных =>", " Вывод таблицы значений =>" или " Масштаб графиков =>".
|
