Определение коэффициента трансформации
При схемах соединения У/У и Д/Д коэффициент трансформации линейных
напряжений практически равен отношению чисел витков обмотки ВН и обмотки НН:
При соединениях У/Д или Д/У
 или
 .

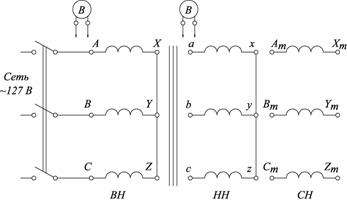

Коэффициент трансформации определяется при холостом ходе по схеме
рис. 1.1. Обмотка ВН,
соединенная по схеме звезда или треугольник, включается в сеть с напряжением 127
В, обмотка НН соединяется по схеме звезда и не замыкается на внешнюю цепь;
обмотка СН остается полностью разомкнутой. После включения в сеть обмотки ВН
производится измерение линейных напряжений на обмотках ВН и НН на зажимах АВ,
ВС, АС и ab,
bc, ас вольтметром со шкалой 150 В. Коэффициент трансформации
определяется для схем У/У и Д/У
 .
Согласно ГОСТ 11677-85, коэффициент трансформации не должен отличаться от
отношения номинальных напряжений более, чем на ±1% для трансформаторов с
коэффициентом фазных напряжений 3 и менее, и более, чем на ±0,5% для остальных
трансформаторов.
Рис.1.1
Запись опытных данных рекомендуется вести в форме
табл. 1.1.
Таблица 1.1
|
Схемы
соединения |
UAB |
Uab |
k |
UBC |
Ubc |
k |
UCA |
Uca |
k |
kср |
|
У/У |
|
|
|
|
|
|
|
|
|
|
|
Д/У |
|
|
|
|
|
|
|
|
|
|
|
 |
