Программа работы

Исследовать зависимость величин намагничивающего тока и магнитного потока, а также формы кривых этих величин от степени насыщения магнитной системы:

1.   В однофазном трансформаторе

а) при изменении напряжения питания U₁ (рис. 3.1);

б) при постоянном, напряжении питания, но различной конфигурации магнитиой системы.

2.   2. В трехфазном трехстержневом трансформаторе для схем соединения обмоток:

а) У/У (рис. 3.2);

б) У/Д (рис. 3.3).

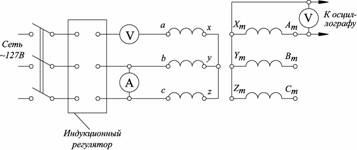

 Рис. 3.2

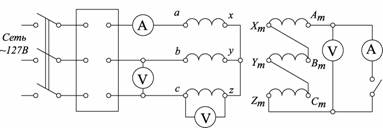

 Рис. 3.3

 3.   В трехфазной трансформаторной группе для схем соединения обмоток:

а) У/У;

б) У/Д (рис. 3.4).

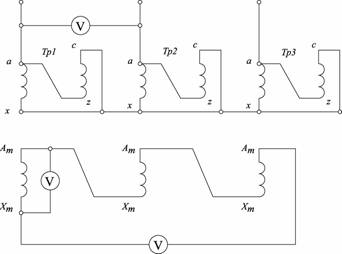

Рис. 3.4

По данным экспериментов:

4.   Сравнить амплитуды 3-й гармоники магнитного потока и 3-й гармоники фазной ЭДС в трехфазном трехстержневом трансформаторе и в трехфазной трансформаторной группе при одинаковых схемах соединений обмоток (У/У; У/Д), и одинаковом линейном напряжении питания.

5.   Определить, при какой схеме соединений обмоток трехфазного трехстержневого трансформатора и трехфазной трансформаторной группы резко снижается, содержание высших гармонических в кривой магнитного потока, а следовательно, в кривой фазных ЭДС.
