Лабораторная  работа №4

Пояснения и указания к работе

Схемы для испытания тахогенератора постоянного тока представлены на рис. 4.1.

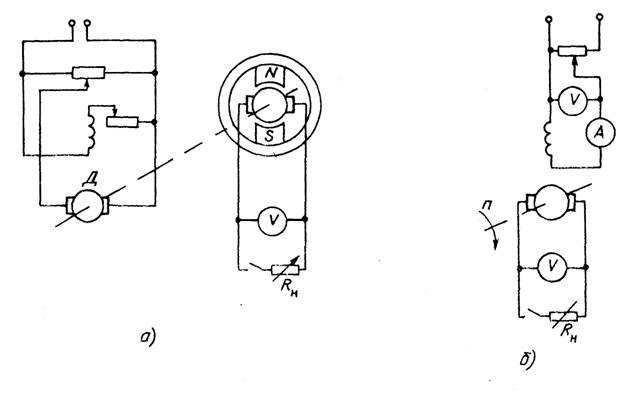

Рис. 4.1. Схема для исследования тахогенератора постоянного тока :

а) с возбуждением от постоянных магнитов; б) с электромагнитным возбуждением

Вольтметр для измерения выходного напряжения должен иметь большое сопротивление. При определении величины нагрузки следует принимать в расчет сопротивление при­бора

R_н=R_доб R_пр/( R_доб+ R_пр),

где R_н — сопротивление нагрузки; R_доб добавочное сопротив­ление (от магазина сопротивлений); R_пр — сопротивление прибора.

При выполнении работы необходимо ознакомиться с основными элементами конструкции тахогенератора по стендам и чертежам и нарисовать эскиз.

При номинальной рабочей частоте вращения определяется выходное напряжение; крутизна выходной характеристики, мВ/ (об/мин), рассчитывается как

 K_U=U/ n_н

 Выходные характеристики, т. е. зависимости выходного напряжения на якорной обмотке от частоты вращения U=f(n), снимаются при различных сопротивлениях нагрузки R_H: а) R_н1=∞ (в режиме холостого хода); б) R_н2 =500 Ом.

У тахогенератора с независимым возбуждением при по­лучении выходной характеристики поддерживается постоян­ное напряжение возбуждения, равное номинальному. По ха­рактеристикам определяется крутизна k_U при R_H1 =∞ и R_н2 = 500 Ом.

При получении выходных характеристик следует наибо­лее тщательно выявить зависимость U = f(n) в области ма­лых частот вращения и определить протяженность зоны не­чувствительности, в которой вращающийся тахогенератор не дает напряжения.

Асимметрия выходного напряжения тахогенератора по­стоянного тока определяется как отношение разности между значениями напряжения на генераторной обмотке при правом и левом направлении вращения к среднему значению выходного напряжения, %.

где U_прав, U_лев— выходное напряжение при правом и левом направлениях вращения якоря.

Асимметрия напряжения проверяется только при номинальной (максимальной) рабочей частоте вращения.
