Расчет магнитной цепи, параметров холостого хода и короткого замыкания трансформаторов

2. Методические указания

Домашняя | Контакты | Версия для печати

Содержание
Глава 1
Глава 2
Глава 3
Литература
Таблица 1
Таблица 2

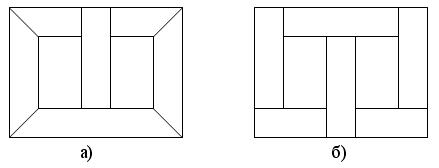

Рис. 2. Схемы шихтовки магнитопроводов

Ток холостого хода:

активная составляющая, %                                                                                                      i0a=Рx /(10S);

реактивная составляющая,%

i=Qx/(10S)

полный ток холостого хода

                                  i0= √( i 20a + i2)  ,



  где Рx  измеряется в Вт, Qx В×А; S — кВ×А .

Ток холостого хода может быть также определен

для каждого стержня (каждой фазы обмоток) отдельно.

При этом током холостого хода трансформатора считают

среднее арифметическое трех токов

                    I0 = (i0a + i + i) / 3.

Реальный ток холостого хода

I0a = i0a Iном / 100; I = i Iном /100 ;  I0 = i0 Iном / 100,

где Iном — номинальный ток первичной   обмотки    (высшего напряжения),

cos φ0= Рx /( IoUном 3);    sin φ0= Qx /( IoUном 3).

После определения потерь и тока холостого хода трансформатора

следует полученные данные сравнить с контрольными. Результаты

расчета не должны сильно отличаться от контрольных данных.
