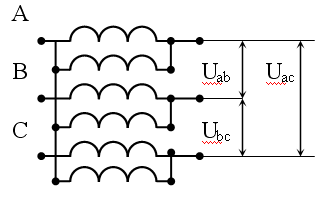

короткого замыкания отнесены к большему из линейных напряжений. Схему соединения обмоток см. на рис.. 3.
[1], § 8.2; [2], §2.13; [3], § 1.7; [4], § 3.2.

К пункту 9. [1] § 6.1, 6.2 и 6.4; [2], § 2.11 [3], §1.9;



К пункту 10. Ударный ток короткого замыкания — наи­большее мгновенное значение тока короткого замыкания определяется по амплитудному значению тока короткого за­мыкания в соответствии с формулой

iкм= kм   2 Iк, уст,

где Iк,уст =Iном100/uк; kм —коэффициент, учитывающий апериодическую составляющую тока, который может быть принят
kм = 1,55 для трансформаторов  мощностью до 630 кВ×А  и
kм = 1,70 для трансформаторов мощностью 1000—6300 кВ×А;
Ik,уст — установившийся ток короткого замыкания.                                __
[1], § 9.2; [2], § 2.6; [3], § 5.8; [4], § 7.3

К пункту 11. Для решения задачи распределения токов при несимметричной нагрузке пользуются методом симметричных составляющих. Для определения сопротивления нулевой последовательности z00 нужно использовать напряжение нулевой последовательности U0, приведенное в табл. 1 или 2, которое дается в процентах от номинального напряжения при токе нулевой последовательности, равном номи­нальному току:

                U0 = (Iном,ф z00, / Uном) 100,Ом


Следует отметить, что в трансформаторах с магнитосвязанной трехфазной магнитной системой сопротивление нулевой последовательности z00 значительно меньше сопротивления холостого хода. z0.

[1] § 7.1- 7.4; [2], § 2.16 ; [3],1.10.
