Пример расчета трехмерного статического магнитного поля
(с
помощью графического интерфейса пользователя - GUI)
5.4.1.2. Приближения и допущения
- Шаг 1. Начало работы
- Шаг 2. Определите параметры расчета
- Шаг 3. Определите типы элементов
- Шаг 4. Задайте свойства материалов для воздуха и стали
- Шаг 5. Создайте геометрию модели
- Шаг 6. Создайте геометрию сердечника и зоны воздушного зазора; сжатие данных
- Шаг 7. Задайте свойства блоков
- Шаг 8. Создайте сетку конечных элементов
- Шаг 9. Для определения места приложения силы, определите сердечник как компонент
- Шаг 10. Переведите размеры модели в метры
- Шаг 11. Создайте катушку
- Шаг 12. Приложите граничные условия
- Шаг 13. Решение
- Шаг 14. Определите результаты расчета силы, приложенной к сердечнику
- Шаг 15. Вычислите индуктивность катушки
5.4.1. Описание задачи
В данном примере требуется вычислить силы, действующие на якорь, и индуктивность катушки при рабочем насыщении соленоидального исполнительного механизма, показанного на рис. 5.4. Постоянный ток, протекающий по катушке, создает магнитное поле и обуславливает появление силы, приводящей в движение якорь. Ток в катушке равен 6 А, число витков катушки - 500. В силу симметрии расчет проводится для ¼ модели в положительном квадранте осей x и y.

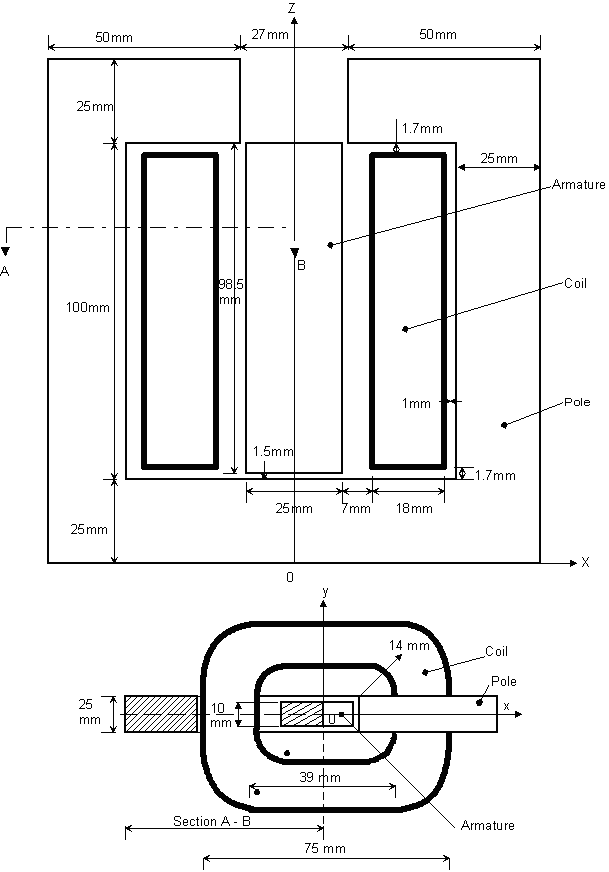

Рисунок 5.4. Соленоидальный исполнительный механизм
