 Кафедра ЭМ

Применение полевых методов в электромагнитных расчетах электрических машин

3.3. Учет неоднородности сердечников по длине машины

     При задании на модели свойств сердечников машины следует принимать во внимание коэффициент заполнения сердечника сталью, наличие радиальных вентиляционных каналов, выпучивание поля в торцевых зонах. Подробно учет влияния трехмерной неоднородности при моделировании по методу конечных элементов обсуждается в [3-6]. На рис. 3.8 показаны реальная кривая намагничивания стали 1512, из которой изготовлен сердечник генератора №1, и эквивалентные кривые намагничивания этой же стали, которые следует задать в модели при учете коэффициента заполнения сердечника сталью (0,93) и при дополнительном учете радиальных вентиляционных каналов (0,76).

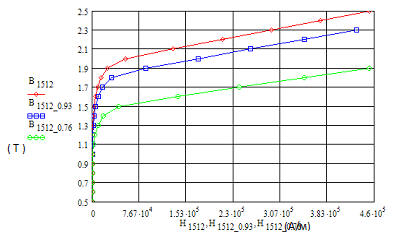

Рис. 3.8. Кривые намагничивания стали марки 1512 (толщина листа – 0,5 мм)

Табличная кривая намагничивания стали пересчитана для k_c = 0,93 и k_c.k_в.к = 0,76)
     Конечно-элементная модель восьмиполюсного генератора мощностью 500 кВт, фрагмент которой показан на рис. 3.8, построена по тем же правилам, что и модель генератора №1. Поскольку обмотка якоря этой машины выполнена с целым числом пазов на полюс и фазу, область модели может быть сокращена до четверти поперечного сечения (при использовании антипериодических условий на боковых границах даже до одной восьмой части сечения).

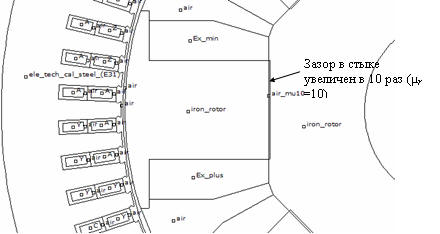

Рис. 3.9. Фрагмент конечно-элементной модели восьмиполюсного генератора мощностью 500 кВт)

     Модель генератора №3 (турбогенератор 200 МВт) представляет собой полное поперечное сечение (рис. 3.10), хотя для экономии времени вычислений расчетная область может быть сокращена вдвое – до одного полупериода, с заданием на боковых границах антипериодических условий. Однако в этом случае модель и полученная на ней картина поля становятся менее наглядными.

Рис. 3.10. Конечно-элементная модель турбогенератора мощностью 200 МВт
[3-5]. Свойства материалов для зубцовой зоны и для ярма статора заданы различными, с учетом направления прокатки.
