Цель работы - исследование динамических характеристик асинхронного конденсаторного двигателя с короткозамкнутым ротором и влияние емкости конденсатора на динамические показатели.

Введение

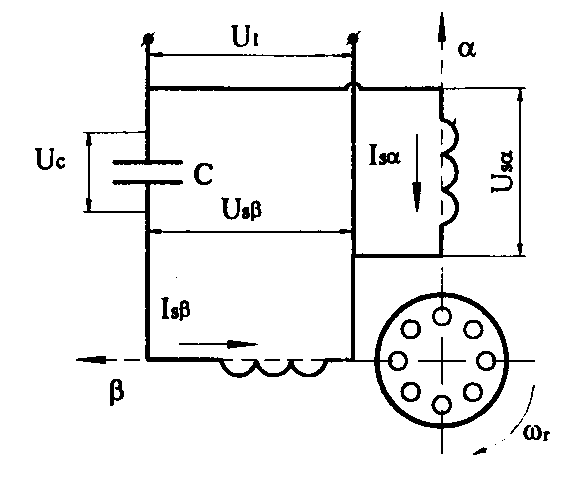

     В большинстве случаев асинхронный конденсаторный двигатель (АКД) состоит из симметричного короткозамкнутого ротора и двухфазного статора. При этом фазы  α и β обмотки статора расположены в пространстве под электрическим углом 90° и имеют различные числа витков, а в фазу β включен конденсатор (рис.4.1).

В практике исследования электрических машин на ЭВМ широко использу­ется система относительных единиц (о.е). При этом в качестве базисных величин принимаются:

 - амплитуда номинального фазового напряжения, В;

 - амплитуда фазного тока, А;

- входное сопротивление, Ом;

 - мощность, Вт, где m – число фаз;

 - синхронная угловая скорость, рад/с;

 - время, с;

 - потокосцепление, В·с;

 - индуктивность, Гн;

 - момент, Н·м, где p – число пар полюсов;

 - момент инерции, кг·м².
