3. Угловые характеристики

Характеристики строят в именованных единицах, как показано на рис. 3.3,а. Номинальный угол нагрузки θном определяется графически по характеристике, снятой при Iв=Iном, причем Р1ном=Sномcosφном (номинальные мощность и коэффициент мощности берутся из паспорта машины).

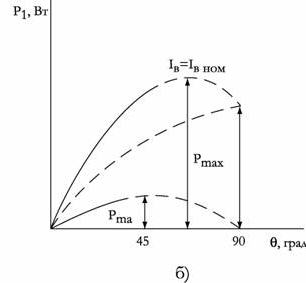

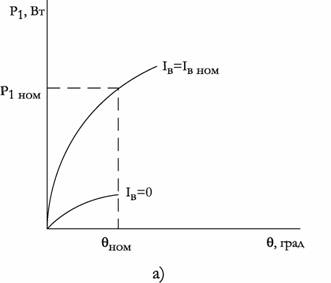

Рис. 3.3. Угловые характеристики явнополюсного синхронного генератора: а –экспериментальные, б – расчетные.

 Для определения перегрузочной способности генератора следует провести дополнительные построения основанных на теории синхронных машин.

Угловая характеристика трехфазного явнополюсного синхронного генератора с электромагнитным возбуждением описывается уравнением

где Р1 — электромагнитная мощность, Вт; U1 — фазное напряжение, В; E10 — фазная ЭДС холостого хода, соответствующая току возбуждения, при котором снималась характеристика, В; хd, хq — синхронные индуктивные сопротивления по продольной и поперечной осям, Ом.

Уравнение переписать в виде

где Pm1 — амплитудное значение электромагнитной мощности, обусловленной потоком возбуждения; Рт0 — амплитудное значение электромагнитной мощности, обусловленной магнитной асимметрией ротора. Рт0 определяется из снятой при нулевом токе возбуждения угловой характеристики как

(Для получения более достоверных результатов значения мощности Р1 и соответствующего ей угла θ следует брать для точек с наибольшей мощностью.)

Угловая характеристика невозбужденного генератора (рис. 3.3,б) достраивается до угла θ=90° по выражению

Затем графическим путем производят вычитание из угловой характеристики возбужденного генератора (Iв=Iном) угловой характеристики невозбужденного генератора (Iв=0) в диапазоне углов нагрузки, полученных экспериментальным путем. Полученная таким образом угловая характеристика, должна описываться уравнением

Подставив найденные графическим путем наибольшие Р1 и соответствующий угол θ, получают величину Pm1

Достраивают угловую характеристику до угла θ=90°.

Статическая перегружаемость Wп и соответствующий ей угол нагрузки qm могут быть найдены далее двумя способами: графическим и аналитическим. При использовании, графического способа суммируют угловые характеристики, достраивая тем самым угловую характеристику возбужденного генератора до угла θ=90°. По полученной угловой характеристике графически определяют максимальную мощность Рmax и соответствующий ей угол qm (рис. 3.3,б). Статическая перегружаемость определяется по формуле

Аналитический способ основан на анализе уравнения угловой характеристики. Для определения максимальной мощности следует взять производную от ее выражения и, приравняв ее нулю, получить искомое значение аргумента — угол θm. Затем находят величину Рmax и статическую перегружаемость Wп.

Производная от электромагнитной мощности по углу нагрузки равна

Отсюда следует, что Pm1cosθ=-2Pm0cosθq. В рассматриваемой зоне углов нагрузки 60°qm90° можно считать, что |cosθ:cos2θ|=2Pm0:Pm1. Зная величины Рт1 и Рm0 находят значение угла нагрузки θm.

В соответствии с требованиями ГОСТ 5616—89 и ГОСТ 533—85 статическая перегружаемоесть гидро- и турбогенераторов Wп1,7. Следует сравнить эту величину с полученной одним из описанных методов и сделать заключение о соответствии исследуемого генератора требованиям стандартов.
