Пояснение к выполнению раздела I программы работы «Экспериментальная часть»

Испытуемый синхронный генератор приводится во вращение двигателем постоянного тока параллельного возбуждения. Принципиальная схема включения синхронного генератора на параллельную работу с сетью представлена на рис. 3.1. (Подробная схема испытаний находится на стенде. Сборка требуемой схемы соединения осуществляется установкой переключателей стенда в указанное на этой схеме положение.)

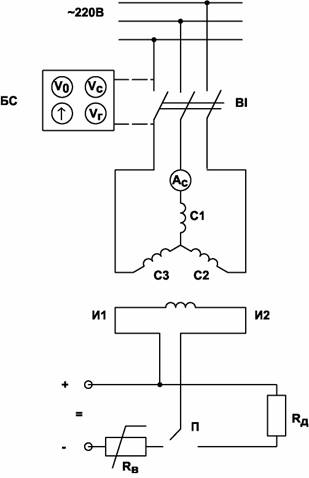

Рис. 3.1. Принципиальная схема включения синхронного генератора на параллельную работу с сетью.
