Включение трансформаторов на параллельную работу в режиме холостого хода

Для осуществления параллельной работы двух трансформаторов следует собрать схему, приведенную на рис. 2.2, и включить пускатель Р₁. Далее, прежде чем включить трансформаторы на параллельную работу (замкнуть пускатель Р₂), необходимо проверить правильность их соединения, т. е. убедиться в том, что включаемые трансформаторы имеют одинаковые напряжения, группы соединения и одинаковый порядок чередования фаз.

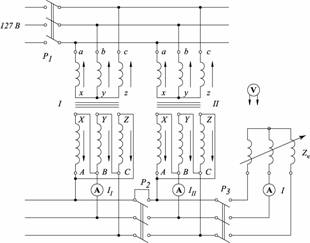

 Рис. 2.2

Для этого требуется:

Измерить вторичные линейные напряжения у первого и второго трансформатора. Эти напряжения должны быть равны.

Измерить напряжения между одноименными зажимами первого и второго трансформаторов (на пускателе Р₂). Если группы соединения и чередование фаз включаемых трансформаторов одинаковы, показания вольтметра будут равны нулю. Если показания вольтметра не равны нулю, то пускатель Р₂ включать нельзя. В этом случае необходимо проверить идентичность групп соединений и правильность присоединения первичных и вторичных обмоток трансформаторов к пускателям Р₁ и Р₂.

Запись измеренных данных рекомендуется вести по форме табл. 2.2.

Таблица 2.2
Проверка соответствия групп соединения трансформаторов

 После включения пускателя Р₂ трансформаторы оказываются работающими параллельно в режиме холостого хода.
