Пояснения и указания к работе

1. Схема и конструкция стабилизатора напряжения лабораторной установки

В настоящее время для устройств регулирования и стабилизации выходного напряжения силовых трансформаторов широкое применение нашли регуляторы с фазовым переключением коэффициента трансформации. В таких регуляторах плавное регулирование вы­ходного напряжения трансформатора достигается за счет одно­кратного, в пределах полупериода питающего напряжения, пере­ключения коэффициента трансформации с помощью полупроводниковых коммутаторов.

Схема силовой части исследуемого стабилизатора представлена на рис.2.1.

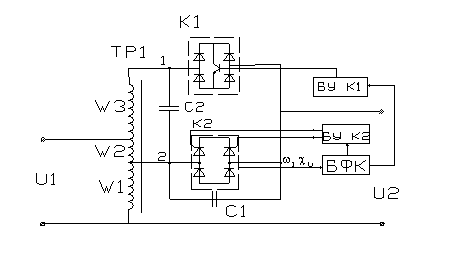

Рис. 2.1. Принципиальная схема регулятора переменного напряжения

Трансформатор Тр.1 имеет силовую обмотку с регулиро­вочными отводами 1 и 2. В процессе регулирования нагрузка под­ключается или к отводу 1, что соответствует большому коэффициен­ту трансформации  или к отводу 2, что соответствует меньшему коэффициенту трансформации.

Переключение отводов происходит с помощью полупроводниковых коммутаторов К1  и К2.

К1 - это полностью управляемый транзисторный коммутатор, который включается в начале каждого полупериода, а его выключе­ние является фазорегулируемым в пределах полупериода первичного напряжения.

К2 - это тиристорный коммутатор, осуществляющий включение низшей ступени регулирования. Он выключается путем естественной коммутации при переходе тока в нем через нулевое значение.

Коммутатор К2 шунтируется конденсатором С1. Включение коммутатора К2 происходит по окончании перезаряда конденсатора С1, что существенно улучшает кривую выходного напряжения.

Первичное напряжение подводится к включенным согласно об­моткам W_l И W₂.
