Определение номинального напряжения обмотки ротора

Схема для проведения исследований асинхронного двигателя с фазным ротором дана на рис. 2.1.

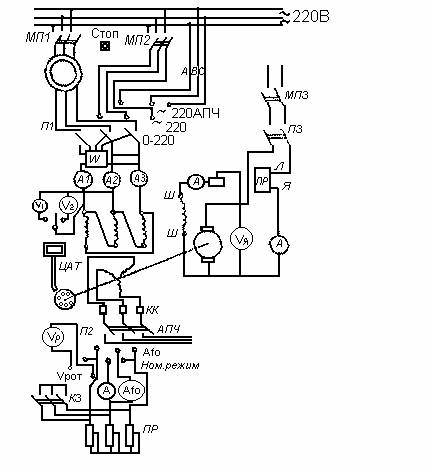

Рис. 2.1. Схема для исследования асинхронного двигателя с фазным ротором.

 Для вычисления коэффициента трансформации номинальных напряжений ротора и статора измеряются напряжения роторной и статорной обмоток с помощью вольтметров V1 и Vр. Для этого статор двигателя подключают к сети маг­нитными пускателями МП2 (прямое подключение к линии) или МП1 (через индукционный регулятор ИР) при разомкнутой обмотке ротора — переключатель П2 в положении Vрот . В соответствующее положение следует поставить и пе­реключатель П1 . Машина при этом неподвижна, обмотка статора соединена в треугольник, а ротор в звезду.
