Программа и порядок выполнения работы

1. Для частоты f = 50 Гц рассчитать: Т; значения коэффициентов ω, ω², U(0), U'(0) на основании (2.1) для рис. 2.1а и (2.2) для рис. 2.1б, а также значения Т* и ω* для рис. 2.2.
2. Нарисовать блок-схемы (см. рис. 2.1 и 2.2) с расчетными величинами коэффициентов решающих блоков.
3. Вызвать с диска ПК программу MODO-S. ЕХЕ.
4. Собрать блок-схему по рис. 2.1а.
5. Задать рассчитанные коэффициенты соответствующим параметрам решающих блоков.
6. Первоначально выбрать метод расчета Эйлера с постоянным шагом интегрирования, равным интервалу выдачи данных 0,01t, и задать время наблюдения t=Т, а масштаб графиков - "автоматический".
7. Выполнить моделирование гармонических колебаний.
8. Выполнить п. 4 – 7 для рис. 2.1б.
9. Выполнить п. 4 – 7 для рис. 2.2а и 2.2б, принимая t = Т*.

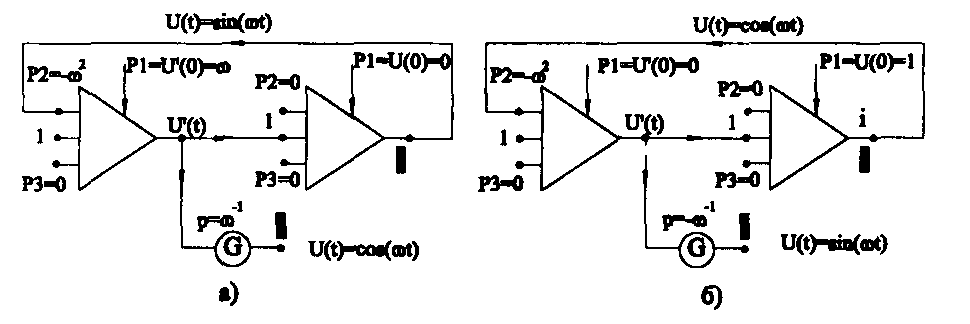

Рис.2.1

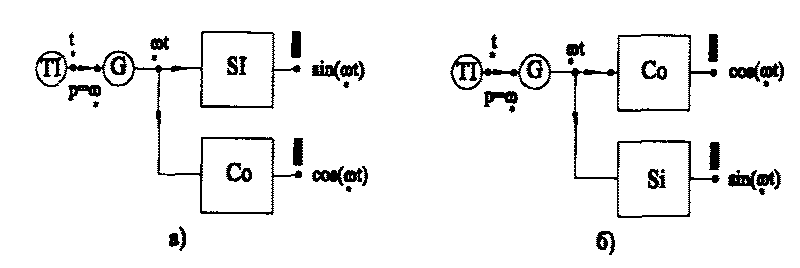

Рис.2.2
