1.1.5. Задачи по расчету
магнитного поля паза с током;паза без тока; возбужденного
зубцового контура
В рассматриваемых в этом пункте
задачах исследуется магнитное поле в зазоре с учетом
односторонней зубчатости возбужденного сердечника. Условно
принимается, что зубчатость невозбужденного сердечника уже
учтена с помощью коэффициента воздушного зазора в заданной
величине зазора  .
Конфигурация пазов возбужденного сердечника может быть весьма
разнообразной, но расчетная область имеет простую форму

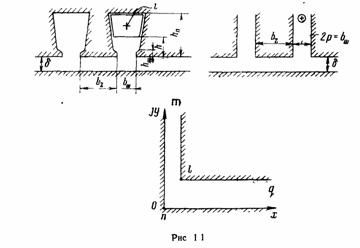

четырехугольника  (рис.
1.1), если относительные размеры
 ,
 ,
удовлетворяют
следующим соотношениям:
 ;
 ;
 .
Магнитное поле в пределах
половины зубцового деления расчетной области с большой точностью
будет (при выполнении приведенных выше соотношений)
воспроизводить действительное магнитное поле в зазоре. |
