Синхронные машины: Методические указания к типовому расчету по ЭМ

Глава 2. Общие указания

2.4 Построение векторных диаграмм синхронных машин с учетом насыщения

Диаграммы могут быть построены, если известны напря­жение U, ток I и угол φ между ними.

С помощью диаграммы, определяется ток возбуждения, обеспечивающий заданный режим.

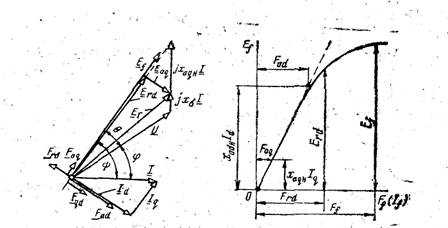

Рис.1. Построение векторной диаграммы явнополюсной синхронной машины в режиме генератора с учетом насыщения (при смешанной индуктивно-активной нагрузке в случае автономной работы или при перевозбуждении в случае параллельной работы с сетью бесконечно большой мощности)

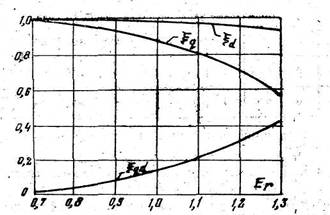

Рис.2. Зависимость коэффициентов ξ_d, ξ_q, ξ_qd от ЭДС E_r .

Векторные диаграммы напряжений и магнитодвижущих сил рекомендуется строить в относительных единицах в мас­штабе, выбранном для нормальной характеристики холостого хода.
