б) векторная
диаграмма неявнополюсной синхронной машины в режиме генератора
Векторная диаграмма построена на рис.3.
Она соответствует следующим уравнениям:
Er=U+raI+jxσI;
Fr
=Ff
+ Faf.
Как и в случае явнополюсной машины,
диаграмма строится для определения тока возбуждения
If
при заданных U,
I
и угле
φ.
Диаграмму рекомендуется строить в
системе относительных единиц.
Порядок построения диаграммы.
1.
Векторы тока
I,
напряжения U
и
jxσI
изображаются в соответствии с указаниями
к построению диаграммы явнополюсного генератора (пп. 1-3). После этого
может быть найден вектор результирующей ЭДС Еr
(вектор
rаI
можно приближенно считать равным нулю).
2. По продолжению прямолинейного участка
характеристики холостого хода (рис.3) определяется МДС возбуждения
Faf,
эквивалентная МДС якоря
Fa
при токе
I.

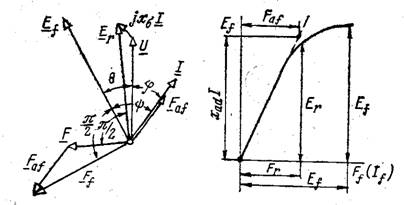

Рис.3. Построение векторной диаграммы
неявнополюсной синхронной машины в режиме генератора с учетом насыщения
(при смешанной индуктивно-активной нагрузке в случае автономной работы
или при перевозбуждении в случае параллельной работы с сетью бесконечно
большой мощности)
МДС
Faf
в относительных единицах соответствует
напряжению xad
I в относительных единицах.
3. Результирующая МДС
Fr
(в относительных единицах) соответствует
по характеристике холостого хода ЭДС Еr
(в относительных единицах).
4. МДС обмотки возбуждения (в
относительных единицах)
Ff
= Fr-Faf
,
причем вектор
Fr
опережает вектор Еr
на
π/2,
а вектор
Faf
совпадает по
направлению с током
I.
5. Ток возбуждения в абсолютных единицах
(см. выше). Порядок построения этой диаграммы изложен также в [1,с.
544].
Примечание. При построении диаграммы без
учета насыщения следует пользоваться характеристикой холостого хода,
полученной путем продолжения прямолинейного участка нормальной
характеристики.
Для построения диаграммы без учета
насыщения можно также обратиться к [1, с. 544].
