Режим холостого хода ()

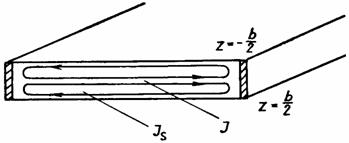

При непроводящих стенках канала с учетом профилей скоростей на стенках канала () индуцированные токи текут так, как показано на рис. 1.7 и полный ток в канале равен нулю.

Рис. 1.7

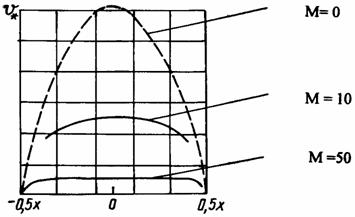

Так как суммарная электромагнитная сила будет пропорциональна , где I – полный ток, непосредственный тормозной эффект магнитного поля отсутствует. Токи в центре канала и на стенках имеют противоположные направления. В центральной части канала токи тормозят жидкость, у стенок – ускоряют. Суммарный эффект приводит к тому, что средняя скорость течения уменьшается, а градиент скорости у стенки остается неизменным при постоянном давлении. График распределения скорости в этом случае представлен на рис. 1.8.



Рис. 1.8

Режим короткого замыкания ()

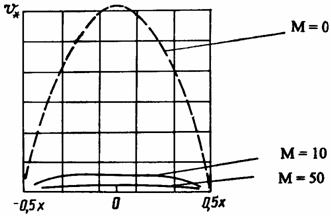

В этом режиме электромагнитная сила оказывает тормозное действие, так как полный ток в канале I теперь не равен нулю. Давление р складывается из потерь давления, обусловленных вязким трением, и потерь давления, идущих на преодоление электромагнитных сил, индуцируемых в жидкости. На рис. 1.9 представлены графики скорости для этого случая. Из рис. 1.8 и 1.9 следует, что при заданном давлении р в последнем случае магнитное поле существенно уменьшает скорость течения.

Рис. 1.9

Режим нагрузки ()

Этот режим, как и в электрической машине, является промежуточным между двумя рассмотренными крайними и зависит от сопротивления внешней цепи RH и ее параметров. Под параметрами цепи следует понимать основные возможные режимы работы всякой электрической машины: генераторный или двигательный. Для МГД–канала последний режим следует рассматривать как режим электромагнитного насоса. Конечно, градиент давления , где p1 и р2 давление соответственно на входе и выходе канала, будет менять знак.

Коэффициент сопротивления течению

В гидродинамике потери давления в каналах принято связывать со средней скоростью жидкости.

В трубе длиной l перепад давления определяется по формуле:

,                                               (1.22)

где  – гидравлический радиус; S и П – площадь поперечного сечения трубы и смоченный периметр;  – безразмерный коэффициент трения (сопротивления).

При течениях в магнитогидродинамических каналах величина  включает в себя только потери напора на трение, которые составляют только часть полных потерь давления. В обычной гидродинамике при ламинарном течении и заданной величине числа Рейнольдса коэффициент трения зависит только от геометрии канала. В магнитной гидродинамике этот коэффициент зависит существенно и от числа Гартмана М. При одном и том же числе Рейнольдса коэффициент трения  может в десятки раз превышать его значение при отсутствии поля.
