Пуск двигателя

Одним из возможных схемных решений пуска асинхронного двигателя с короткозамкнутым ротором при пониженном напряжении является пуск с переключением обмотки статора со звезды на треугольник. Пуск производится по схеме рис. 1.1. Нагрузка на валу отсутствует (М=0).

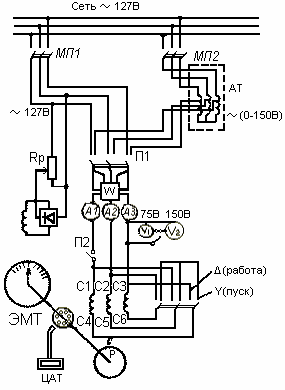

Рис. 1.1. Схема для исследования асинхронного двигателя с короткозамкнутым ротором.

     Включив с помощью магнитного пускателя МП1 схему на напряжение сети (переключатель П₂ замкнут), нажимают на кнопку Y, которая посредством магнитного пускателя подключает обмотку статора асинхронного двигателя к сети по схеме звезда. При этом фазное напряжение двигателя в  меньше номинального. По амперметру на 100 А замечают пусковой ток. По достижении установившегося значения частоты вращения нажатием кнопки ∆ переводят двигатель в режим работы по схеме треугольник. При этом его фазное напряжение равно номинальному значению. Затем отключают напряжение.
    Для сопоставления пусковых токов при пуске с переключением со звезды на треугольник с прямым пуском, после окончательной остановки двигателя, производят прямой пуск при соединении обмотки статора в треугольник. По показаниям амперметра определяют отношение линейных и фазных токов при прямом пуске (соединение обмотки в треугольник) и пуске при пониженном напряжении (соединение обмотки в звезду).
    Отношения пусковых фазных и линейных токов:

;  .

Отношение начальных пусковых моментов

 .
