Проектирование вентильных индукторных двигателей

















2.18. Построение характеристик



    Зависимости основных переменных на цикле коммутации ВИД можно построить, используя рассуждения, приведенные в предыдущих пунктах, а также принятые аппроксимации для кривой магнитной проводимости воздушного зазора, для кривой фазного тока при расчете его действующего значения и для кривой момента при вычислении его среднего значения. Примерный вид переменных на цикле коммутации фазы приведен на рис. 2.2.

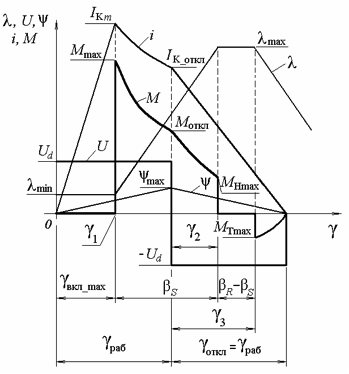

Рис. 2.2. Зависимости основных величин на цикле коммутации



    На интервале времени включения фазы напряжение постоянно и равно Ud,  после отключения фазы напряжение равно  Ud  и действует на интервале, равном времени работы фазы.

    Потокосцепление фазы на интервале ее включения возрастает по линейному закону, а при  Ud  линейно спадает до нуля.

    Изменение проводимости принимается по кусочно-линейной зависимости.

    Узловые значения зависимости изменения тока и момента берутся из результатов расчета (см. выше).
