Математическое моделирование в электротехнике





ЛАБОРАТОРНАЯ РАБОТА №6

6.2. Расчёт коэффициентов решающих блоков

Исследуется синхронный трехфазный двигатель, имеющий следующие паспортные данные: номинальная мощность  кВт; синхронная частота вращения ротора  ; кратность основного синхронного момента ; кратность реактивного момента ; кратность асинхронного момента ; момент инерции ротора  кг∙м2; частота сети  Гц; количество полюсов .

Для СД с возбуждённым ротором коэффициент демпфирования  рассчитывается из (6.6). Коэффициент реактивности  для явнополюсного СД рассчитывается из (6.6), где для неявнополюсного . Начальное условие для первого интегросумматора (начальное относительное скольжение ) рассчитывается на основании (6.9), для второго интегросумматора начальное условие (начальный угол нагрузки ), а также коэффициент нагрузки  и угол сдвига  определяются согласно изложенным методическим указаниям и программы работы.

Для моделирования реактивного СД коэффициент  рассчитывается из (6.8), где коэффициент , а значения , ,  и  определяются аналогично возбуждённому СД.

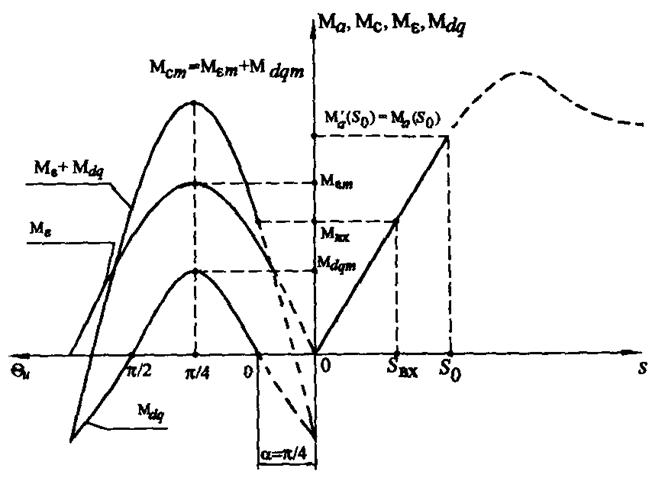

Рис. 6.1. Зависимость моментов от угла нагрузки  и скольжения .

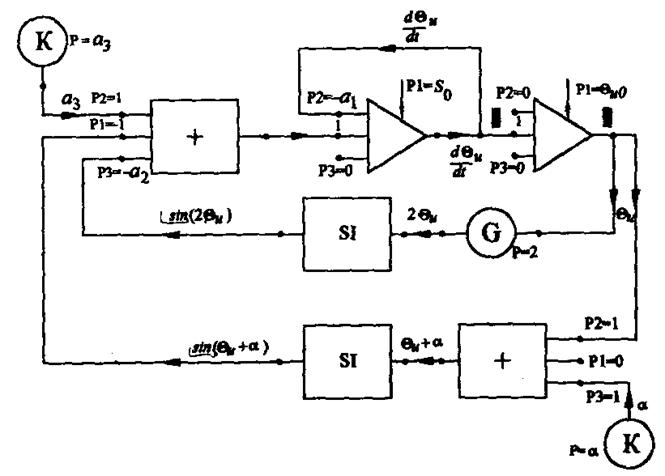

Рис. 6.2. Блок-схема для исследования момента вхождения в синхронизм СД.
